激光熔覆变位机

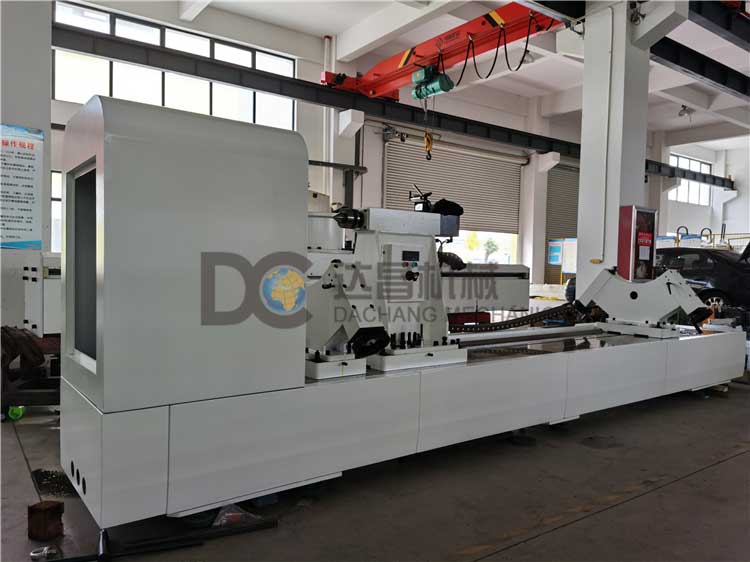

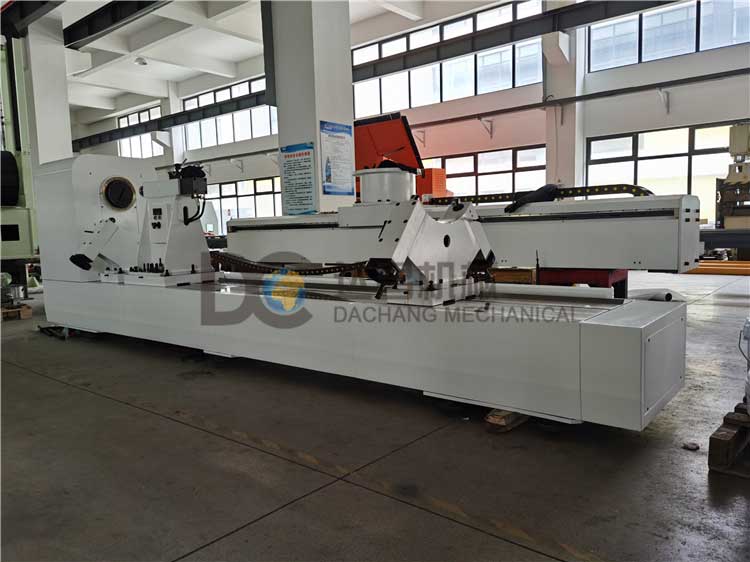

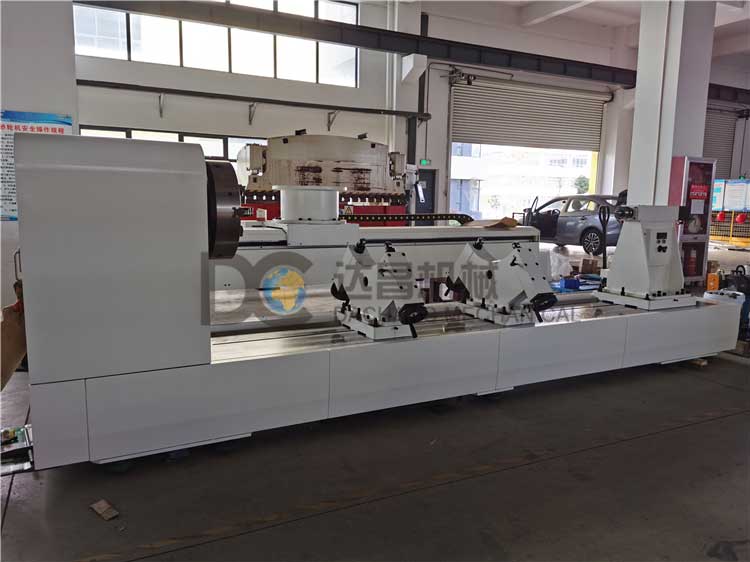

 激光熔覆变位机用于长4000mm，重 300Kg，直径 1000工件旋转激光熔覆加工。激光熔覆变位机由基础焊接底座、带卡盘旋转主轴箱、可以移动并定位的液压尾顶、用于工件旋转支撑的可调托辊，以及相关粉尘防护等组成。主轴转速 100r /min(1T 以下 100rpm,1T 以上 30rpm)，主轴夹持三爪自定心卡盘 500，液压尾顶可以在基座上滑动定位并锁紧(手动)尾顶的伸缩采用液压驱动行程 80 用于工件的夹持上下料，液压尾顶带压力检测和显示，并配带 MT5 的活顶尖，保证在熔覆过程中顶出力恒定，托辊用于长工件的辅助支撑(数量2套)，可适用工件直径 200 到 500.并可以在底座上滑动并锁紧固定，主轴中心高距离地面 900-1000。变位机包含液压尾顶用的液压站及相应的管线和调节控制阀1套。液压站离拖链管线进口约 1.5 米。

控制：主轴电机采购用KUKA外部轴电机，我司计算并选型，用户负责采购。

激光熔覆变位机精度:

卡盘定位精度:士5arcmin；

径向跳动: <0.05mm，轴向跳动: <0.05mm；

尾座顶尖定位精度:≤0.15mm/全长；

主轴卡盘与尾座顶尖同轴度在全长范围内≤0.15。
