铸铁焊接平台的回火详细过程_泊头市达昌机械制造有限公司
新闻资讯
当前位置:返回首页 > 新闻资讯>> 行业资讯 > 正文内容

铸铁焊接平台的回火详细过程

2018年12月15日
新闻详情
  今儿给大家讲解一个高超的技术-铸铁焊接平台的回火详细过程,首先我们要知道回火的目的是什么?有什么作用呢?回火的目的是为了让铸铁焊接平台降低脆性,消除或减少内应力、防止铸铁平台变形或开裂,同时还可以保证工件的尺寸,所以说回火对于铸铁平台而言相当重要。

下面给大家讲一下铸铁平台回火的详细过程!

1、装炉:装炉温度不宜过高,一般小于150℃。装炉时应保证加热过程炉气循环畅通。

2、升温:升温速度应控制在小于60℃/h。

3、保温:保温温度为540-560℃,保持恒温4h。

4、降温:恒温结束后,开始降温;降温速度小于30℃/h。

5、出炉:出炉温度应小于200℃,冬天应小于150℃。

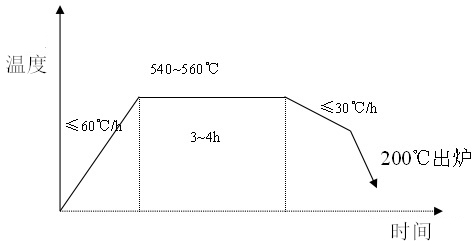

回火示意图
